Kontrola kvality krimpovaných spojů (451000092)
Předmětem této služby je podrobná optická kontrola krimpovaného spoje (slisování vodičů do pinů konektorů) a změření trhací síly. Služba je určena pro výrobce kabelové konfekce, kabelový, automobilový a elektrotechnický průmysl.
Cíl a přínos služby
- ověření kvality krimpovaného spoje při vstupní kontrole, při přejímce subdodávek nebo v rámci vlastní výroby
- doklad pro reklamační řízení
- odhalení chyb krimpovacího lisu, krimpovací síly, vadných vodičů
- zkvalitnění výrovy – snížení zmetkovosti
- snížení počtu reklamací
Realizace služby
- optická kontrola– správné vložení vodiče
- kontrola výšky spoje – kontrola slisovaného spoje
- trhací zkouška – změření síly uvolnění vodiče ze spoje
- trhací zkouška se provádí pro průměry vodičů od 0,1 do 200 Nm.
- metalografický výbrus – optická kontrola výplně slisovaného spoje (vyhodnocení dutin, formy slisování)
Optická kontrola spočívá v kompletní prohlídce metalografického výbrusu a zdokumentování jeho stavu (fotodokumentace). Naše optické zařízení umožňuje měření i velikosti průměrů vodičů.
Zjištěné závady jsou identifikovány dle kritérií stanovených normou IPC-A-610E, ČSN EN 60512-16-8, normami řady ČSN EN 60352, případně DIN 4623 a ISO/TS 16949.
Metalografický výbrus lze na vyžádání předat zákazníkovi.
Výstup služby
- vyhodnocení vložení vodiče
- naměřené hodnoty trhací síly
- vyhodnocení metalografického výbrusu
- fotodokumentaci s popisem
- vyhodnocení závad
Protokol slouží jako podklad pro přejímku subdodávky, nastavení nebo ověření výrobního procesu nebo reklamačního řízení.

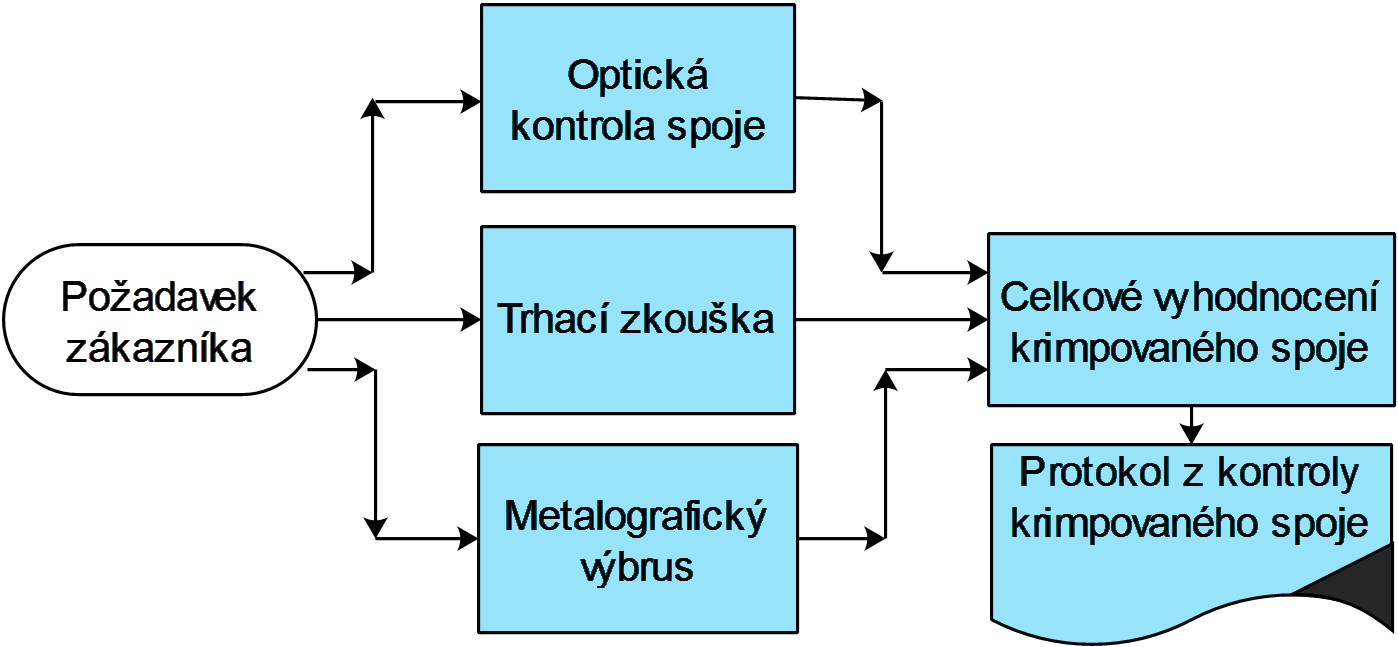

Jednotlivé kroky algoritmu kontroly krimpovaného spoje
